台灣南投地區地震災害特性分析與應用

前言

臺灣位於歐亞大陸板塊、菲律賓海板塊之交界，因板塊擠壓作用，菲律賓海板塊相對於歐亞大陸板塊之板塊運動約每年7~8公分，使得臺灣地震發生頻繁，每年約有15,000∼18,000個大大小小的地震在此發生。自西元1900年至2013年之間，這百餘年來，南投地區曾經發生過數次災害性地震，最知名的便是1916年南投地震（M_L6.8）、1916年台中-南投地震（M_Lsub>6.2）、1917年埔里地震（M_L6.2及M_L5.5），數起地震合稱「1916年南投地震系列」，其次是1999年921集集地震（M_L7.3），與2013年的南投地震序列（M_L6.5及M_L6.3）。其中921地震造成2,415人死亡，29人失蹤，11,305人受傷，51,711間房屋全倒，53,768間房屋半倒，是近年來造成損失最大的事件。因此，為保障人民生命安全，降低財產損失，提高生活福祉，如何有效評估潛勢地震引發的災害，對居住在南投地區人民而言，實為首重之任務。

計算方法

本研究應用Liao and Huang (2016)分析2013年南投地震序列的二個主震的破裂過程，並依據此結果，計算由此二個主震所引發的庫倫應力改變（Coulomb stress changes）（圖1）。庫倫應力增加時，可視同為對區域的負載增加，從而誘發應力分布已在臨界值的潛在斷層產生錯動，造成新的地震發生；反之若是庫倫應力降低，可視為降低對區域的負載，因此降低斷層錯動的風險。在背景應力已經相當高的環境底下，地震發生後庫倫應力的改變，能夠誘發其他地震的發生，此想法已經被許多研究所證實（King et al., 1994; Stein et al., 1997; Ganas et al., 2006; Xu et al., 2010; Sato et al., 2010）。根據前人的研究（Harris et al., 1995; Harris and Simpson, 1998），在庫倫應力背景值相當高的情況之下，當庫倫應力增加值大於0.1bar的時候，也會誘發新的地震產生。

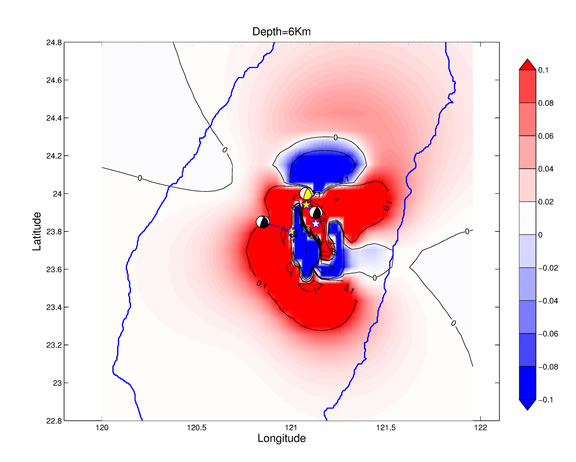

圖1　 2013年南投地震主震庫倫應力分布及潛勢地震機制（黃色球），     其中白色星號與左方黃色星號分別代表0327及0602地震震央。

因此，基於2013年南投地震主震的庫倫應力和，選擇庫倫應力增加最高的區域為潛勢地震發生的位置，並假設此引發地震的斷層面積是40km*40km，深度約13km, 震源機制解與此二主震類似，黃色球代表其震源機制（圖1），更假設此地震規模M_L = 6.2，斷層面滑移量的分布滿足k-square model的數學模型（圖2），配合運用 Jashi, A. et al. (2015)提出的方法，計算各地的地震波形，並據此計算PGA與譜震度分布，用以評估此潛勢地震產生時，對南投地區的不同高度建築物所造成的破壞，

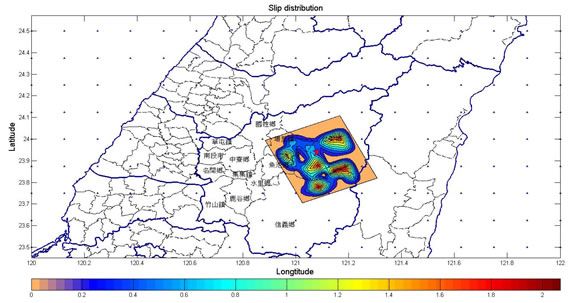

圖2  滑移量在斷層面上的分布

分析結果

依據上述方法，能夠計算潛勢地震發生時，所產生不同地區的震波、最大地表加速度（PGA）及譜震度（spectral intensity）的分布值，因此可得到以下結果:

1. 從圖3中能夠發現，對仁愛鄉、埔里鎮及魚池鄉來說，PGA值在250gal以上，係屬於震度6級的強震，且對部分信義鄉與花蓮地區，也有較大的震度產生。但PGA只代表極短時間的最大地震力，尚不足以推估複雜且不同高度建築物的震災，因此需搭配不同參數，才有較完整的結果。

2. 圖4表示加速度譜震度（SIa）分布，用以評估對1-6層樓高度建築物破壞的程度，依照分布結果，此地震將會對於仁愛、埔里、魚池、信義等鄉鎮產生重大破壞，尤其此四個鄉鎮因非都市，住家建築高度大約都在4層樓以下，所以此地震若產生，此四鄉鎮的SIa值皆大於400gal，恐怕對四鄉鎮的建物造成嚴重破壞。
3. 圖5表示速度譜震度（SIv）分布，主要評估7-20層樓高的建築物損害程度。自圖5中可以發現，鹿谷、集集、中寮、國姓、埔里、魚池、水里、仁愛及信義鄉的SIv值皆大於40cm。 雖然仁愛鄉與信義鄉皆在50cm以上，但此二地區皆為原住民鄉，高樓建築較少，值得注意的地區還是以埔里與魚池鄉為主。此外，信義鄉有高架橋，埔里有國道六號，其高度與7-20樓高的建築物相若，當地震發生時，應特別注意橋樑交通安全。
4. 圖6表示位移譜震度（SId）分布，用以評估樓層為20樓以上高度的建築物破壞度，應注意的是草屯鎮與南投市，此二地區的SId約在9cm且是較繁華區域，有較高層的建築物，因此必須注意高樓建物的安全，必須做好建築物的安全檢查，尤其是高樓式的集合式住宅，更是需要做好防災準備，以免地震發生時，產生其他不必要的損失。

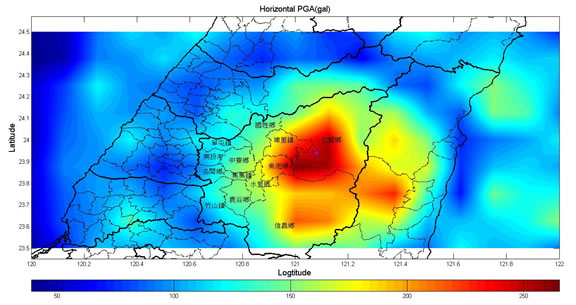

圖3  水平分量PGA分布

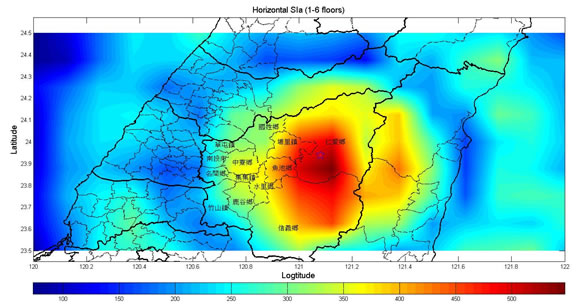

圖4  水平分量SIa分布

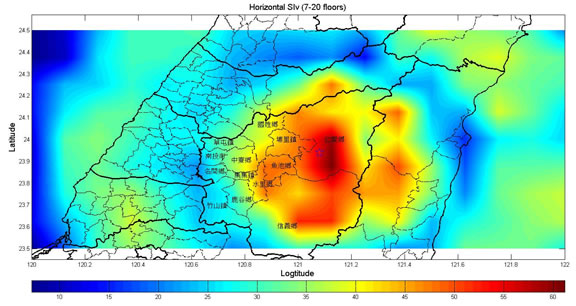

圖5  水平分量SIv分布

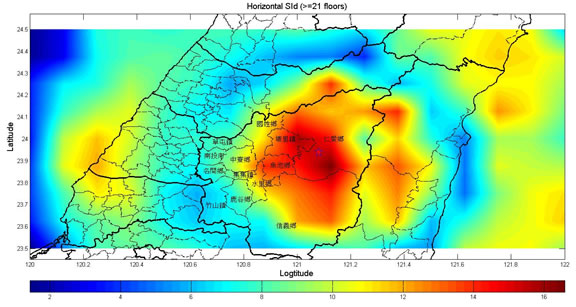

圖6  水平分量SId分布

結論

本研究配合南投地震庫倫應力改變值，評估可能誘發地震的潛勢位置與其產生破裂的情況。 根據所計算之結果，可以發現埔里鎮、魚池鄉、仁愛鄉及信義鄉的建築物，在此地震發生時，恐造成嚴重影響。水平分量加速度反應譜，顯示對仁愛鄉與信義鄉造成較嚴重破壞，而此二地區的建築物大多數是在6層樓以下，因此必須加強對此地區防災疏散掩蔽的宣導。速度譜震度對仁愛鄉及信義鄉也有集中破壞的潛勢，但仁愛鄉與信義鄉房屋具7 ~ 20層樓的並不多見，唯有信義鄉的交通高架橋樑，受地震發生時的速度值影響可能較大，對埔里地區的國道六號與集合式住宅，亦可能造成影響，因此需注意橋樑與大樓的安全維護。觀察位移反應譜，得知對南投市、草屯鎮的20層樓高的建物破壞大，故需保持防災意識，減少傷亡。

參考文獻

Ganas, A., Sokos, E., Agalos, A., Leontakianakos, G., Pavlides, S., 2006. Coulomb stress triggering of earthquakes along the Atalanti Fault, central Greece: two April 1894 M6+ events and stress change patterns. Tectonophysics 420, 357–369.
Harris, R.A., Simpson, R.W., Reseanberg, P.A., 1995. Influence of static stress changes on earthquake locations in southern California. Nature 375, 221–224.
Harris, R.A., Simpson, R.W., 1998. Suppression of large earthquakes by stress shadows: a comparison of Coulomb and rate-and-state failure. J. Geophys. Res. 103, 24439–24451.
Joshi, A. , Kuo, C. H., Sandeep, P. D., Sharma, M. L. , Wen, K. L. , Lin, C. M., 2015. Simulation of the records of the 27 March 2013 Nantou Taiwan earthquake using modified semi-empirical approach. Natural Hazards 78:2, 995-1020.
King, G.C.P., Stein, R.S., Lin, J., 1994. Static stress changes and the triggering of earthquakes.      Bull. Seismol. Soc. Am. 84, 935–953.
Liao, B. Y. and Huang, H. C., 2016. Coulomb stress changes and seismicity in central Taiwan due to the Nantou blind-thrust earthquakes in 2013, Journal of Asian Earth Sciences, vol 124 (1), 169-180.
Sato, T., Hiratsuka, S., Mori, J., 2010. Coulomb stress change for the normal-fault aftershocks triggered near the Japan Trench by the 2011 Mw 9.0 Tohoku-Oki earthquake. Earth Planets Space 64, 1239–1243.
Stein, R.S., Barka, A.A., Dieterich, J.H., 1997. Progressive failure on the North Anatolian fault since 1939 by earthquake stress triggering. Geophys. J. Int. 128, 594–604.
Xu, C.J., Wang, J., Li, Z., Dummond, J., 2010. Applying the Coulomb failure function with an optimally oriented plane to the 2008 Mw 7.9 Wenchuan earthquake
triggering. Tectonophysics 491, 119–126.
